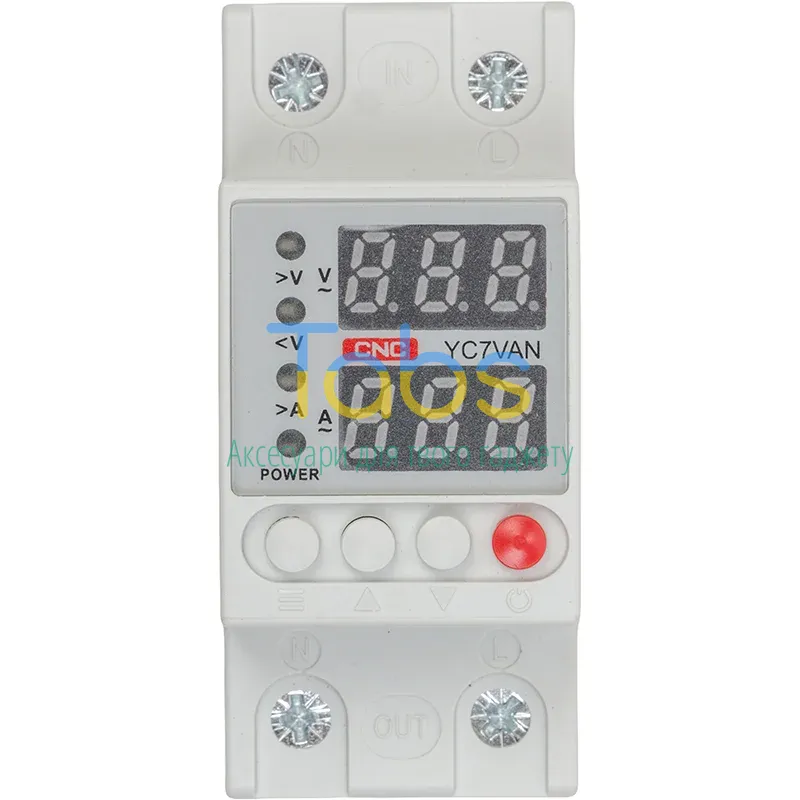

Реле управління напругою та струмом CNC YC7VAN-63

Особливості:

Захисний пристрій від перенапруги та недонапруги, призначений для захисту однофазного електричного обладнання від перенапруги, недонапруги та надструму.

Автоматичний захист від перенапруги та недонапруги підходить для однофазних ланцюгів змінного струму напругою 230 В із номінальним робочим струмом до 63 А.

Це мікропроцесорний пристрій контролю напруги для однофазних мереж змінного струму, призначений для захисту електричного обладнання від пошкодження.

Пристрій контролює напругу в мережі та відображає значення напруги й струму на цифровому дисплеї.

У разі виникнення в ланцюзі перенапруги, зниженої напруги або надмірного струму реле швидко та надійно розмикає ланцюг, а коли напруга в ланцюзі повертається до нормального рівня, воно автоматично відновлює подачу живлення.

За допомогою кнопок можна налаштувати порогові значення захисту від перенапруги, зниженої напруги та надмірного струму, значення відновлення, а також час затримки спрацьовування та відновлення.

Затримка ввімкнення допомагає захистити підключене обладнання від повторних коливань напруги, які можуть виникати під час стабілізації напруги в мережі.

Компактна конструкція, надійна робота та простий монтаж на DIN-рейку.

Для підключення можна використовувати як алюмінієві, так і мідні провідники.

Підходить для адміністративних, промислових та житлових будівель, розподільних щитів та промислового обладнання, де необхідний постійний контроль напруги та струму.

Примітка: реле забезпечує захист від тривалих коливань напруги в мережі, але не призначене спеціально для захисту від короткочасних імпульсних перенапруг, спричинених ударами блискавки. Для цієї мети призначені пристрої захисту від перенапруги (SPD).



Основні функції:

1. Захист від перенапруги.

2. Захист від зниженої напруги.

3. Захист від надструму.

4. Автоматичне відновлення роботи.

5. Індикація напруги (вимірювання напруги).

6. Індикація струму (вимірювання струму).

7. Ручне вмикання/вимикання функції захисту.



Характеристики:

Номінальна напруга (Ue): 230 В змінного струму (однофазна).

Діапазон вхідної напруги: 140–300 В змінного струму.

Струм: 1–63 А.

Діапазон налаштування захисту від перенапруги: 130–300 В.

Діапазон налаштування захисту від зниженої напруги: 80–210 В.

Діапазон налаштування напруги відновлення після перенапруги: 125–295 В.

Діапазон налаштування напруги відновлення після зниженої напруги: 85–215 В.

Час спрацьовування: 0,1–30 с.

Час затримки відновлення: 1–500 с.

Час затримки увімкнення: 1–500 с.

Споживання енергії: 2 Вт.

Механічний ресурс: 2 100 000 циклів.

Електричний ресурс: 2 100 000 циклів.

Монтаж: DIN-рейка.

Робоча температура: від -20 °C до +55 °C.

Відносна вологість (при 40 °C): <20 %.

Колір: білий.

Розмір: 81.5x36x67 мм.

Вага:

Розмір в упаковці: мм.

Вага в упаковці: г.

Гарантія: 24 місяці.
